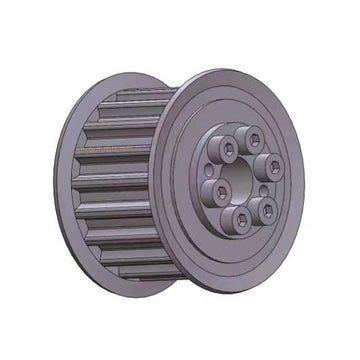

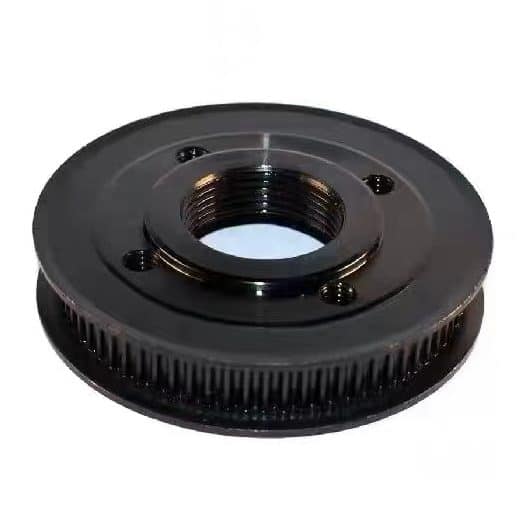

Poulie de distribution
Poulie de distribution
Les poulies de distribution sont généralement en acier au carbone et peuvent également être traitées avec un alliage d'aluminium, du cuivre, du nylon et d'autres matériaux selon les exigences du client ; si le diamètre extérieur de la poulie de distribution est supérieur à 250 mm, la fonte est généralement utilisée. Les caractéristiques de la transmission à engrenages à arc : transmission à engrenages à arc, transmission à maillage pilote, la valeur convient aux engrenages hélicoïdaux, pas aux engrenages droits. Le rayon de courbure relatif est plus grand que celui de la développante et la force de contact est supérieure à celle de la développante. La sensibilité aux changements d’entraxe est supérieure à celle des développantes. Pendant le traitement, les exigences en matière de profondeur de coupe sont élevées, la coupe par déplacement radial n'est pas autorisée et les erreurs d'assemblage sont strictement contrôlées.
Dimension du contour de la courroie synchrone à dents en arc de cercle
Rainure | Emplacement pb | profondeur alvéolaire hg | Rayon de l'arc denté R | Addendum cercle demi angle r1 | Largeur alvéolaire s | Distance double pas 2δ | Angle des dents |
3M | 3 | 1,28 | 0,91 | 0,26 ~ 0,35 | 1,90 | 0,762 | ≈14° |
5M | 5 | 2.16 | 1,56 | 0,48 ~ 0,52 | 3.25 | 1.144 | ≈14° |
8M | 8 | 3,54 | 2,57 | 0,78 ~ 0,84 | 5h35 | 1.372 | ≈14° |
14 M | 14 | 6h20 | 4,65 | 1,36 ~ 1,50 | 9h80 | 2.794 | ≈14° |
20M | 20 | 8h60 | 6,84 | 1,95 ~ 2,25 | 14h80 | 4.320 | ≈14° |
Dimension du contour de la courroie synchrone à dents trapézoïdales
modèle | XL | XXL | XL | L | h | XH | XXH | |||||||
largeur du fond alvéolaire pc | 0,84 ± 0,05 | 1,14 ± 0,05 | 1,32 ± 0,05 | 3,05 ± 0,10 | 4,19 ± 0,13 | 7,90 ± 0,15 | 12,17 ± 0,18 | |||||||
profondeur alvéolaire hg | 0,69 | 0 | 0,84 | 0 | 1,65 | 0 | 2,67 | 0 | 3.05 | 0 | 7.14 | 0 | 10h31 | 0 |
-0,05 | -0,05 | -0,08 | -0,10 | -0,13 | -0,13 | -0,13 | ||||||||
Addendum rayon de congé rt | 0,13 | 0,05 | 0,30 | 0,05 | 0,64 | 0,05 | 1.17 | 0,13 | 1,60 | 0,13 | 2,39 | 0,13 | 3.18 | 0,13 |
0 | 0 | 0 | 0 | 0 | 0 | 0 | ||||||||
Pas deux fois 2β | 0,508 | 0,508 | 0,508 | 0,762 | 1.372 | 2.794 | 3.048 | |||||||
Demi-angle alvéolaire Φ+1,5° | 20 | 25 | 25 | 20 | 20 | 20 | 20 | |||||||
rayon de congé de racine rb | 0,35 | 0,35 | 0,41 | 1.19 | 1,60 | 1,98 | 3,96 |
Identification du modèle de spécification de poulie synchrone
Représentation
1. Modèle de poulie synchrone
2. Taille de forme de dent, tolérance et paramètres techniques
3. Tableau dimensionnel de la largeur de la surface des dents de diverses poulies synchrones
La référence de la poulie synchrone est définie et identifiée par trois paramètres : pas, nombre de dents et largeur de courroie synchrone applicable. Par exemple : le numéro de pièce AF29-8M-30 signifie : pas de 8 mm, 29 dents, AF signifie code de poulie synchrone et une largeur de courroie synchrone de 30 mm est applicable.
Le pas de la poulie synchrone fait référence à la distance entre les centres des dents adjacentes, en millimètres. Les pas correspondant aux lettres sont les suivants : 2M = Mini Extra Light = pas de 2 mm ; 3M = Extra Light = pas de 3 mm ; 5M = Lumière = pas de 5 mm ; 8M = Lourd = Pas de 8 mm.
Largeur de poulie synchrone - fait référence à la largeur maximale de la courroie synchrone pouvant fonctionner sur la poulie synchrone, la valeur de la largeur est un centième de la valeur correspondante sur le numéro de pièce et l'unité est en mm.
